Як вибрати вуличний консольний LED світильник

Як вибрати вуличний консольний LED світильник

Отже, ви прийняли рішення про встановлення вуличного світлодіодного світильника. Давайте разом зберемо вихідні дані і визначимо, який вам потрібен світильник.

Крок 1. Що будемо висвітлювати.

За допомогою консольних світильників висвітлюють двір, вулицю, прилеглу до будинку (офісу, підприємству), стоянку для автомобілів, спортивні майданчики, бігові доріжки стадіону, ін.

Крок 2. Визначаємо висоту установки світильника.

У більшості випадків стовп (опора) вже встановлено або визначено місце встановлення стовпа і його висота. Наша задача: визначити висоту, на якій світильник буде встановлений на стовпі. Для інформації: в цілях безпеки дорожнього руху стовпи встановлюють на відстані не менше 0,6 м від краю проїзжої частини.

Крок 3. Вибираємо колір світіння світильника.

Виробники консольних LED світильників пропонують два види колірних температур:

1. Нейтральний білий світ – 4000К-5000К;

2. Холодний білий світ – 5500К-6500К.

При освітленні території садиби, входу в будинок, фасадів і майданчиків перед гаражем порадує око світильник з нейтральним білим світлом.

А ось освітлення великих територій – проїзжа частина вулиці, площина перед і за двором - має бути максимально інтенсивним, і для цього підходить холодне біле світло.

Крок 4. Визначаємо, якої потужності світильник нам потрібен.

4.1. Якщо у ваших планах встановити один-два світильники для освітлення прибудинкової території, то основним вихідним параметром буде висота установки світильника. Знаходимо в Таблиці 1 рекомендовану висоту підвісу, рівну нашої, і знаходимо потужність LED світильника.

Таблиця 1

Примітка до Табл.1 Так як лампи ДНаТ та ДРЛ випромінюють на 360 град., частина світлового потоку втрачається в конструкції світильника. Величина "Корисний світловий потік, Лм" - це результуючий світловий потік, який досягає освітлюваної поверхні.

Далі перевіряємо, чи потрапляє наша освітлювана майданчик/доріжка в світлову пляму світильника. Поцікавтеся у продавця, якої форми світлова пляма запропонованого вам світильника. Розрахуємо розміри цієї світлової плями, виходячи з рекомендованої виробником висоти встановлення світильника: в стандартному вуличному світильнику 20W-100W кут світіння в горизонтальній площині - 120 град , а у вертикальній площині - 90 град. Таким чином, для рекомендованої виробником (див. Таблицю 1) висоти підвісу/установки 4м (світильник потужністю 30W) ми отримаємо еліпс

- висотою H=2*(4 * tg45) = 8м (на Рис.1 це блакитна площина)

- довжиною L = 2* (4 * tg60) = 14м (на Рис.1 це червона площина).

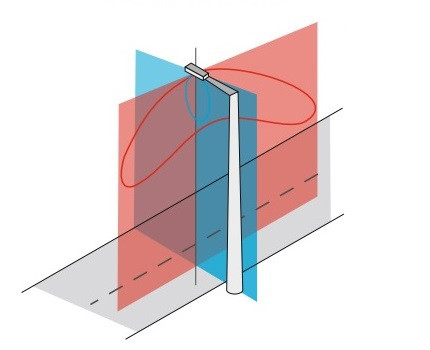

Рис.1. Криві сили світла вуличного світильника

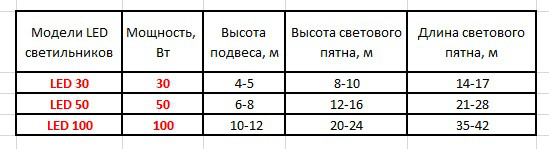

В Таблиці 2 наведені розраховані розміри світлових плям для консольних LED світильників з Таблиці 1.

Таблиця 2

Наш розрахунок дає вам приблизне уявлення про розміри світлової плями вуличного LED світильника. Проте в його межах рівень освітленості буде відповідати нормі, а саме: 4люкс.

4.2. Якщо вам потрібно висвітлити доріжку довжиною 200м, то відстань між стовпами має бути, відповідно до нормативів, не більше (5*4) = 20м. Якщо ж встановити стовпи на відстані 14-17м, то у вас не буде темних, слабо освітлених смуг (так званої "зебри") на освітлюваній доріжці.

4.3. Якщо вашим завданням є заміна світильників ДНаТ або ДРЛ (потрібно знати потужності встановлених в них ламп) на світлодіодні консольні світильники, то Таблиця 1 знову ж таки дозволить вам зробити правильний вибір.

Крок 5. Вибираємо кронштейн для світильника.

Стандартний кронштейн (інша назва "консоль") -- це труба вигнута під кутом 105-110град (іноді пишуть "15 градусів до лінії горизонту"). Нижня її частина довжиною близько 200мм кріпиться до стовпа (опори) за допомогою хомута або бандажної стрічки або на стіну будинку за допомогою дюбелів. Верхня частина має довжину від 450мм і більше в залежності від ширини вулиці. На верхній частині кронштейна кріпиться вуличний світильник.

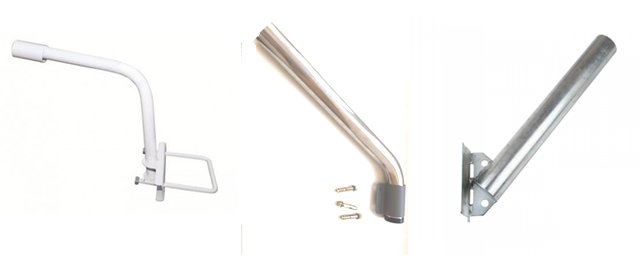

Рис.2. Кронштейни з фіксованим кутом нахилу

Запитайте у продавця, який повинен бути діаметр консолі для вашого світильника. Зазвичай світильники потужністю 20W-50W встановлюються на консоль діаметром 42-48мм, світильники потужністю 100W і більше встановлюються на консоль діаметром 60мм.

Оптична вісь світильника (лінія з штрихів червоного кольору на Рис.2) має припадати прямо на вісь освітлюваної вулиці або на відстань до 1м далі цієї осі.

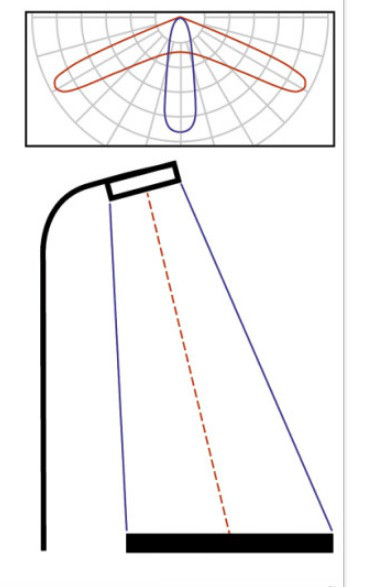

Рис.3. Типова конструкція опори і криві сили світла вуличного світильника

Тому для освітлення невеликої присадибної ділянки, дороги всередині дачного кооперативу, сільської неширокої вулиці може знадобитися кронштейн з кутом 90 - 100град, щоб висвітлювати проїзжу частину вулиці, а не двір садиби, що знаходиться навпроти стовпа. Для такого випадку можна виготовити кронштейн під замовлення, або вибрати кронштейн із змінним кутом нахилу, або придбати модель світильника з таким кронштейном (див. Рис.3).

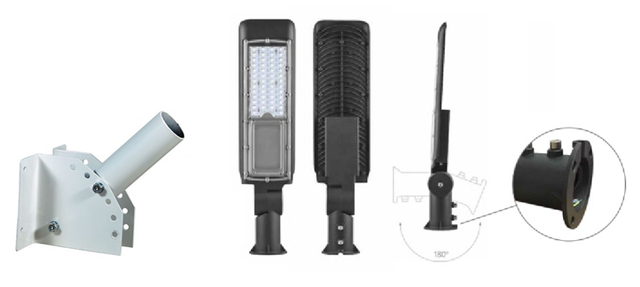

Рис.4. Кронштейн і світильник з кронштейном із змінним кутом нахилу



З потужністю вуличного LED світильника ми визначилися, колір світіння вибрали, маємо уявлення про спосіб його кріплення. Залишилося лише вибрати модель світильника, яка відповідає розрахованим і підібраним параметрами. Будемо раді бачити вас на сторінці нашого інтернет - магазину, присвяченій вуличним світильників, та допоможемо зробити вам правильний вибір. До зустрічі !
